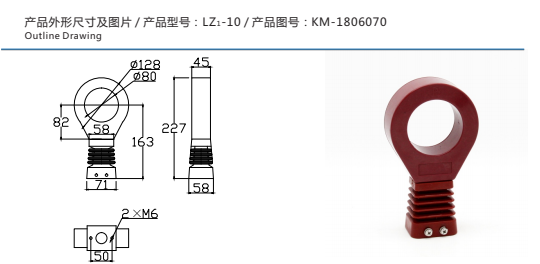

LZ1-10 支柱型電流互感器(375柜用)
LZ-10 支柱式母線電流互感器，具有環形鐵芯、繞制在鐵心上的二次繞組、二次接線盒采用環氧樹脂真空澆注而成的一體式結構，整體安裝于帶有安裝孔的平板底座上，該一體式結構為中部為通孔的圓筒狀，該通孔水平同軸于鐵芯，該通孔為用于穿置一次高壓母線的母線口。
關鍵詞：
所屬分類：
產品描述
LZ1-10 支柱型電流互感器(375柜用)
LZ-10 支柱式母線電流互感器，具有環形鐵芯、繞制在鐵心上的二次繞組、二次接線盒采用環氧樹脂真空澆注而成的一體式結構，整體安裝于帶有安裝孔的平板底座上，該一體式結構為中部為通孔的圓筒狀，該通孔水平同軸于鐵芯，該通孔為用于穿置一次高壓母線的母線口。母線口的圓筒狀周邊具有一次屏蔽環，該一次屏蔽環連接有一次屏蔽引線，上述一次屏蔽環及一次屏蔽引線均通過環氧樹脂真空澆注固定，與鐵心、二次繞組及二次接線盒成為一體式結構;所述一次屏蔽引線末端帶有安裝孔;所述圓筒狀一體式結構兩側端面具有內凹的傘裙。本實用新型體積小、安裝靈活，爬電距離大、絕緣可靠，溫升小、電場均勻，實現了防竊電的透明化。

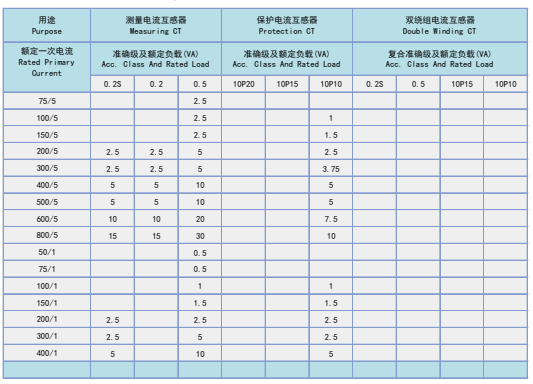

額定電流比、準確級及其額定負載如下表所示，額定二次電流5A或1A
